Co je to pojišťovací ventil a jak funguje

Co je to pojišťovací ventil?

Pojišťovací ventil je bezpečnostní zařízení navržené k ochraně tlakových nádob, potrubí a dalších technických systémů před nebezpečným přetlakem. Jeho hlavní funkcí je automaticky snížit tlak v systému, když dosáhne předem nastavené hodnoty, a tím zabránit poškození zařízení nebo nehodám.

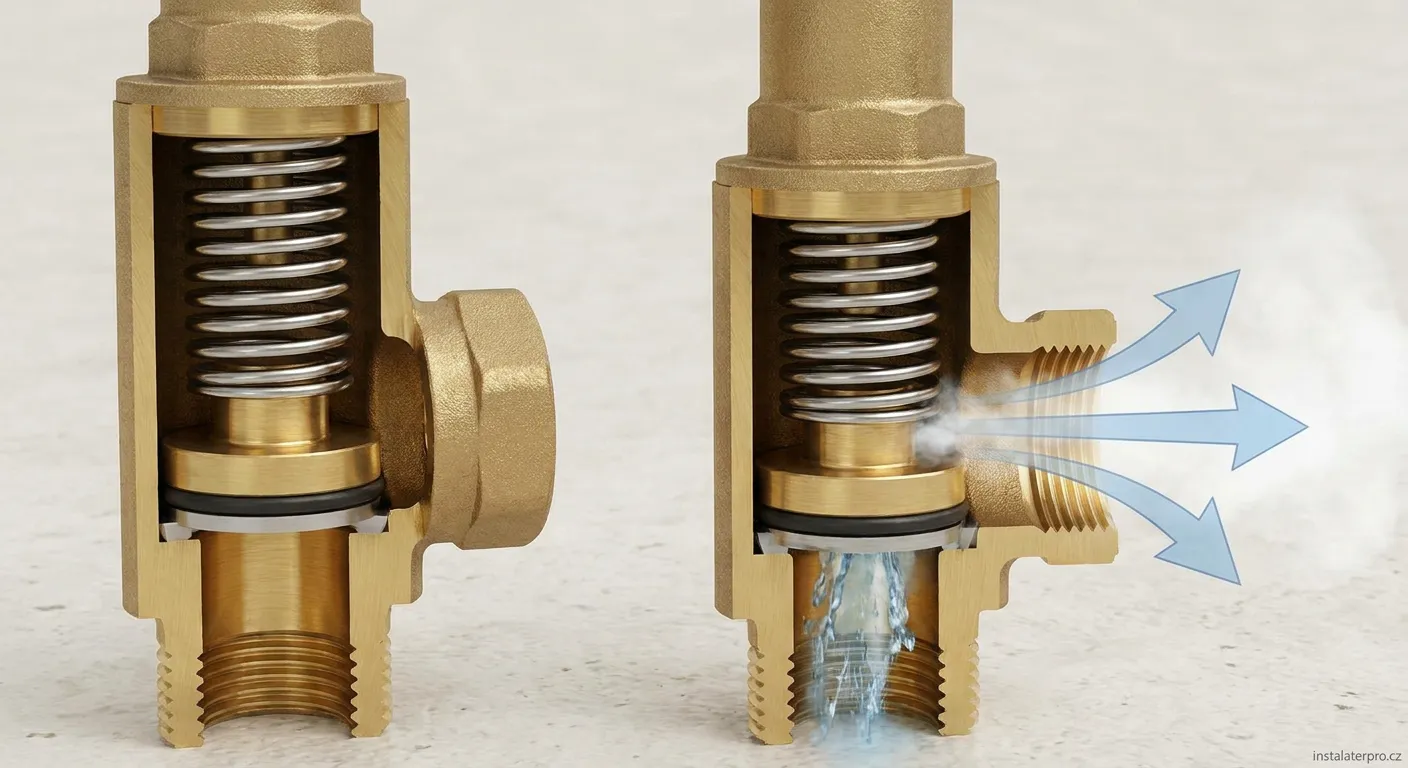

Základní konstrukce ventilu

Typický pojišťovací ventil se skládá z několika klíčových částí:

• Ventilové těleso – hlavní konstrukce spojená se systémem
• Uzávěr (kuželka) – pohyblivá část, která otvírá a zavírá průtok
• Pružina – udržuje uzávěr v zavřené poloze
• Nastavovací šroub – umožňuje nastavit tlak otevírání
• Těsnicí prvky – zajišťují těsnost při zavřeném stavu

Jak funguje pojišťovací ventil?

Princip fungování je poměrně jednoduchý. Co je to pojišťovací ventil a jak funguje v praxi? Ventil zůstává zavřený díky síle pružiny, která tlačí na uzávěr. Když tlak v systému překročí nastavenou hodnotu, síla tlaku překoná odpor pružiny a ventil se otevře.

Proces uvolnění tlaku

1. Normální stav – ventil je zavřený, systém pracuje bezpečně
2. Překročení tlaku – tlak stoupá nad nastavenou hodnotu
3. Otevření ventilu – medium uniká ven, tlak klesá
4. Uzavření ventilu – po snížení tlaku se ventil vrátí do zavřené pozice

Důležité: Správně nastavený pojišťovací ventil musí reagovat rychle a spolehlivě. Jeho funkčnost by se měla pravidelně testovat.

Typy pojišťovacích ventilů

Existuje několik typů podle konstrukce a použití:

1. Přímé ventily

Nejjednodušší typ, kde tlak působí přímo na uzávěr. Používají se v menších systémech s nižším tlakem.

2. Přímo ovládané ventily

Mají pilotní ventil, který řídí hlavní ventil. Vhodné pro větší průtoky a vyšší tlaky.

3. Nepřímo ovládané ventily

Tlak v systému ovládá pilotní zařízení, které řídí hlavní ventil. Používají se v průmyslových aplikacích.

Kde se pojišťovací ventily používají?

Pojišťovací ventil najdete v mnoha oblastech:

• Teplovodní soustavy – ochrana kotlů a výměníků
• Plynové instalace – ochrana proti přetlaku plynu
• Stlačený vzduch – kompresory a vzdušníky
• Chemický průmysl – ochrana reaktorů a nádob
• Potravinářství – výrobní linky a zařízení

Jak vybrat správný ventil?

Při výběru zvažte tyto parametry:

Instalace a údržba

Správná instalace je klíčová pro bezpečný provoz:

• Instalujte ventil co nejblíže k chráněnému zařízení
• Zajistěte přístup pro kontrolu a údržbu
• Ověřte správný směr průtoku
• Pravidelně kontrolujte těsnost a funkčnost

Časté problémy

• Netěsnost – opotřebené těsnicí prvky
• Zaseknutí – nečistoty v systému
• Nesprávné nastavení – špatně nastavený otevírací tlak
