Jak vybrat správný typ trubek pro stlačený vzduch

Proč je výběr správných trubek důležitý

Jak vybrat správný typ trubek pro stlačený vzduch v dílně není jen otázkou ceny. Špatně zvolené potrubí může způsobit úniky vzduchu, sníženou efektivitu kompresoru a dokonce i bezpečnostní rizika. Kvalitní rozvod stlačeného vzduchu může ušetřit až 30% provozních nákladů.

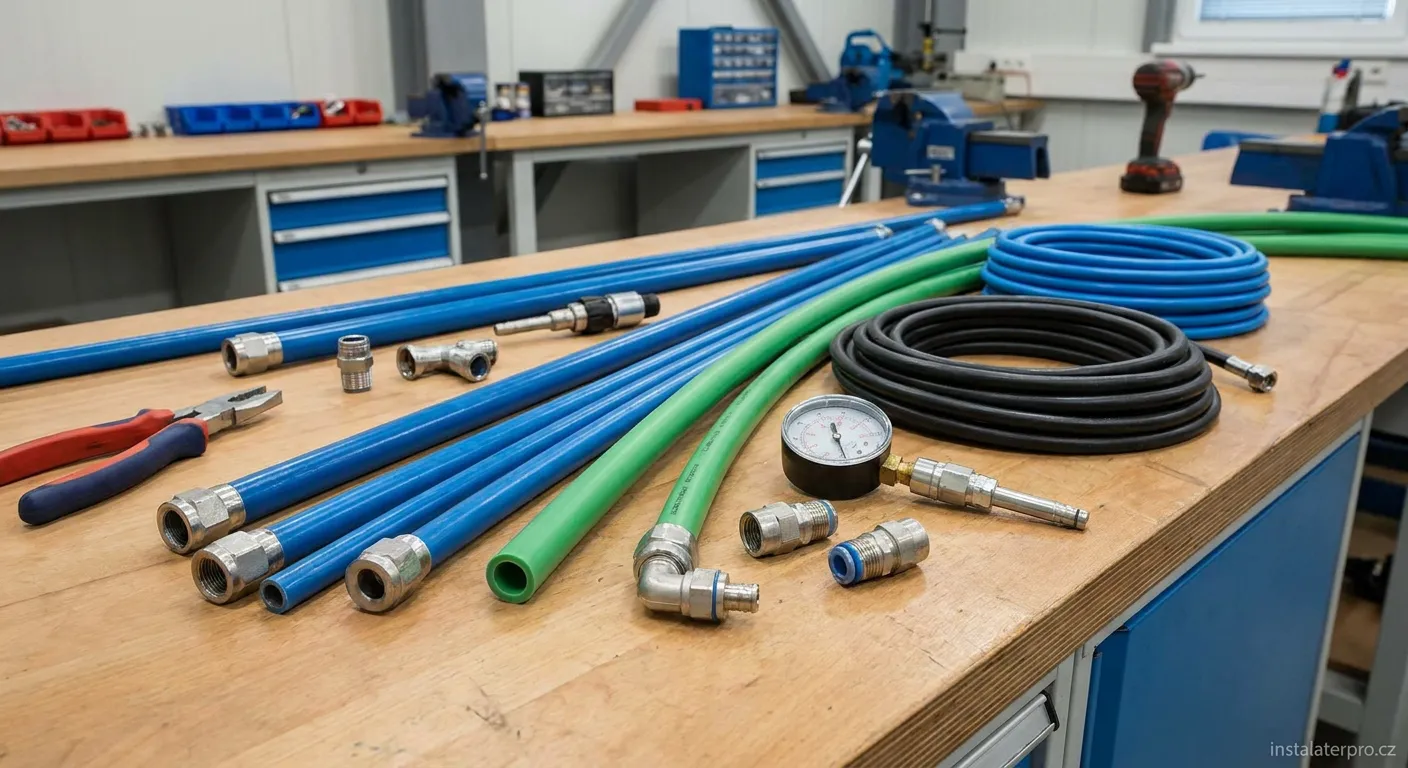

Hlavní typy trubek pro stlačený vzduch

Ocelové trubky (černé pozinkované)

Nejrozšířenější řešení pro průmyslové aplikace:

• Výhody: Vysoká pevnost, odolnost vůči mechanickému poškození
• Nevýhody: Riziko koroze uvnitř trubky, vyšší tlakové ztráty kvůli drsnému povrchu
• Použití: Těžké průmyslové provozy s vysokým tlakem

Nerezové trubky

Premium varianta s dlouhou životností:

• Výhody: Maximální odolnost vůči korozi, hladký vnitřní povrch, životnost přes 50 let
• Nevýhody: Vyšší pořizovací cena
• Použití: Potravinářství, farmacie, agresivní prostředí

Hliníkové trubky

Moderní řešení s rychlou montáží:

• Výhody: Lehké, nekorodují, nízké tlakové ztráty
• Nevýhody: Nižší mechanická odolnost
• Použití: Středně velké dílny, servisní stanice

Měděné trubky

Specializované řešení:

• Výhody: Antimikrobiální vlastnosti, snadná tvarovatelnost
• Nevýhody: Vyšší cena, náročnější spojování
• Použití: Laboratoře, lékařské aplikace

Plastové trubky (PA/PE)

Ekonomické řešení:

• Výhody: Nízká cena, rychlá montáž, odolnost vůči korozi
• Nevýhody: Omezená teplotní odolnost, menší pevnost
• Použití: Menší dílny, dočasné rozvody

Jak dimenzovat průměr trubek

Správné dimenzování je klíčové – poddimenzované potrubí způsobuje:

• Tlakové ztráty až 0,5 baru na každých 10 metrů
• Zvýšenou spotřebu energie kompresoru až o 7%
• Nadměrné opotřebení zařízení

Tip profesionálů: Pro průtok do 100 l/min stačí průměr 15 mm, pro 100–500 l/min volte 20–25 mm a nad 500 l/min minimálně 32 mm.

Další faktory při výběru potrubí

Pracovní teplota a tlak

Ujistěte se, že zvolené trubky vyhovují parametrům vašeho kompresoru. Běžné systémy pracují při 8–10 barech.

Délka rozvodu

Čím delší rozvod, tím větší průměr potřebujete k minimalizaci tlakových ztrát.

Prostředí dílny

Vlhké prostředí urychluje korozi u ocelových trubek – zvolte nerez nebo hliník.

Montáž a údržba

Kvalitní instalace je stejně důležitá jako výběr materiálu:

• Používejte certifikované spojky a fitinky
• Zajistěte minimální počet ohýbání a spojů
• Naplánujte přístup k odběrovým bodům
• Zvažte sběrače kondenzátu na nejnižších bodech
